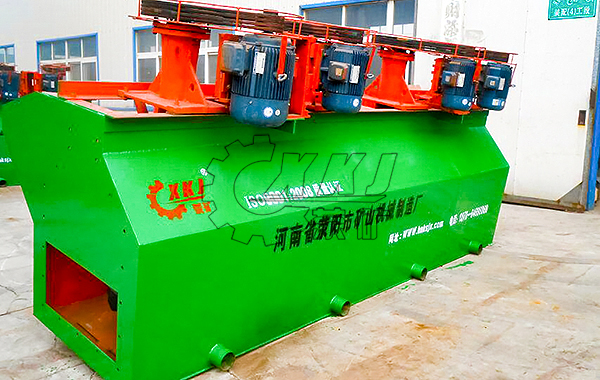

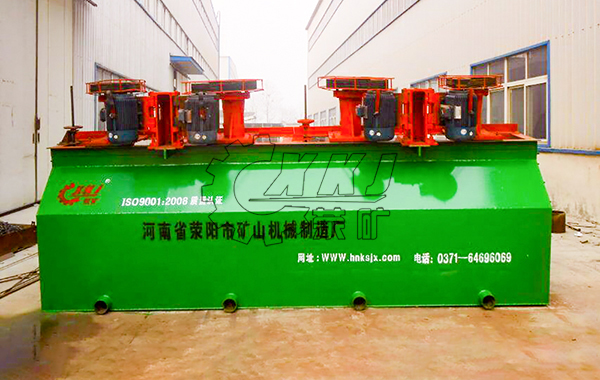

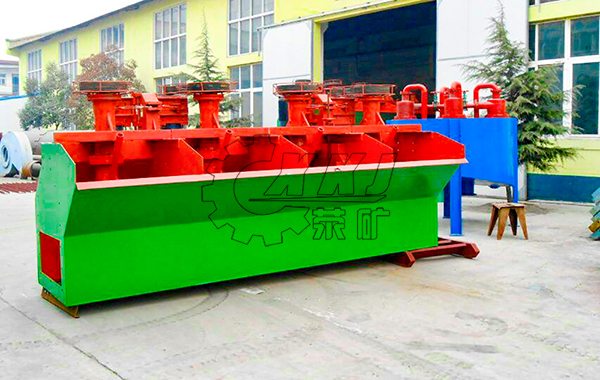

XJB棒型浮選機簡介
棒型浮選機的攪拌器是由若干根傾斜圓棒所組成，故稱為棒形浮選機。
XJB棒型浮選機工作原理:
棒型浮選機的槽子，在結構上分為直流槽和抽吸槽兩種。在直流槽內安裝有中空軸（主軸）、棒型輪、凸臺和弧形穩流器等主要部件。直流槽不能從底部抽吸礦漿，只起浮選作用，所以又名浮選槽。吸入槽與直流槽的主要區別，是在棒型輪的下部裝有一個吸漿輪，吸漿輪具有離心泵的作用，能從底部吸入礦漿。在粗選、精選和掃選等各作業的進漿點，均需要裝吸入槽，以保證流程的自流連接。
| 型號規格 | 有效容積(m3) | 葉輪直徑 | 葉輪轉數(r/min) | 攪拌電機 | 刮板電機 | 處理能力(m3/min) | 4槽重量 | |
| XJB-1 | 吸入槽 | 1 | 400 | 440 | 5.5 | 1.5 | 1.5-1.7 | 5.3 |
| 浮選槽 | 1 | 410 | 410 | 4 | 0.8 | 1.5-1.7 | 5.3 | |
| XJB-1D | 吸入槽 | 1 | 400 | 440 | 5.5 | 1.5 | 1.5-1.7 | 5.5 |
| 浮選槽 | 1 | 410 | 410 | 4 | 0.8 | 1.5-1.7 | 5.5 | |
| XJB-2 | 吸入槽 | 2 | 450 | 360 | 13 | 1.1 | 1.5-4 | 9.1 |
| 浮選槽 | 2 | 540 | 360 | 10 | 1.1 | 1.5-4 | 9.1 | |
| XJB-2D | 吸入槽 | 2 | 450 | 360 | 13 | 1.1 | 1.5-4 | 9.3 |
| 浮選槽 | 2 | 540 | 360 | 10 | 1.1 | 1.5-4 | 9.3 | |
| XJB-4 | 吸入槽 | 4 | 700 | 280 | 17 | / | 2-4 | / |
| 浮選槽 | 4 | 510 | 280 | 17 | / | 2-4 | / | |
浮選槽（直流槽）工作時，借助于中空軸下方斜下方斜棒輪的旋轉，使礦漿沿一定錐角強烈地向槽底四周沖射，因而在斜棒輪測的下部形成負壓，外界空氣即經由中空軸而吸入。在斜棒輪的作用下，礦漿與空氣得到了充分的混合。同時，氣流被分割彌散成細小的氣泡。礦化氣泡升浮至泡沫區，刮出即得泡沫產品。吸入槽除具有上述作用外，尚有吸漿作用。
