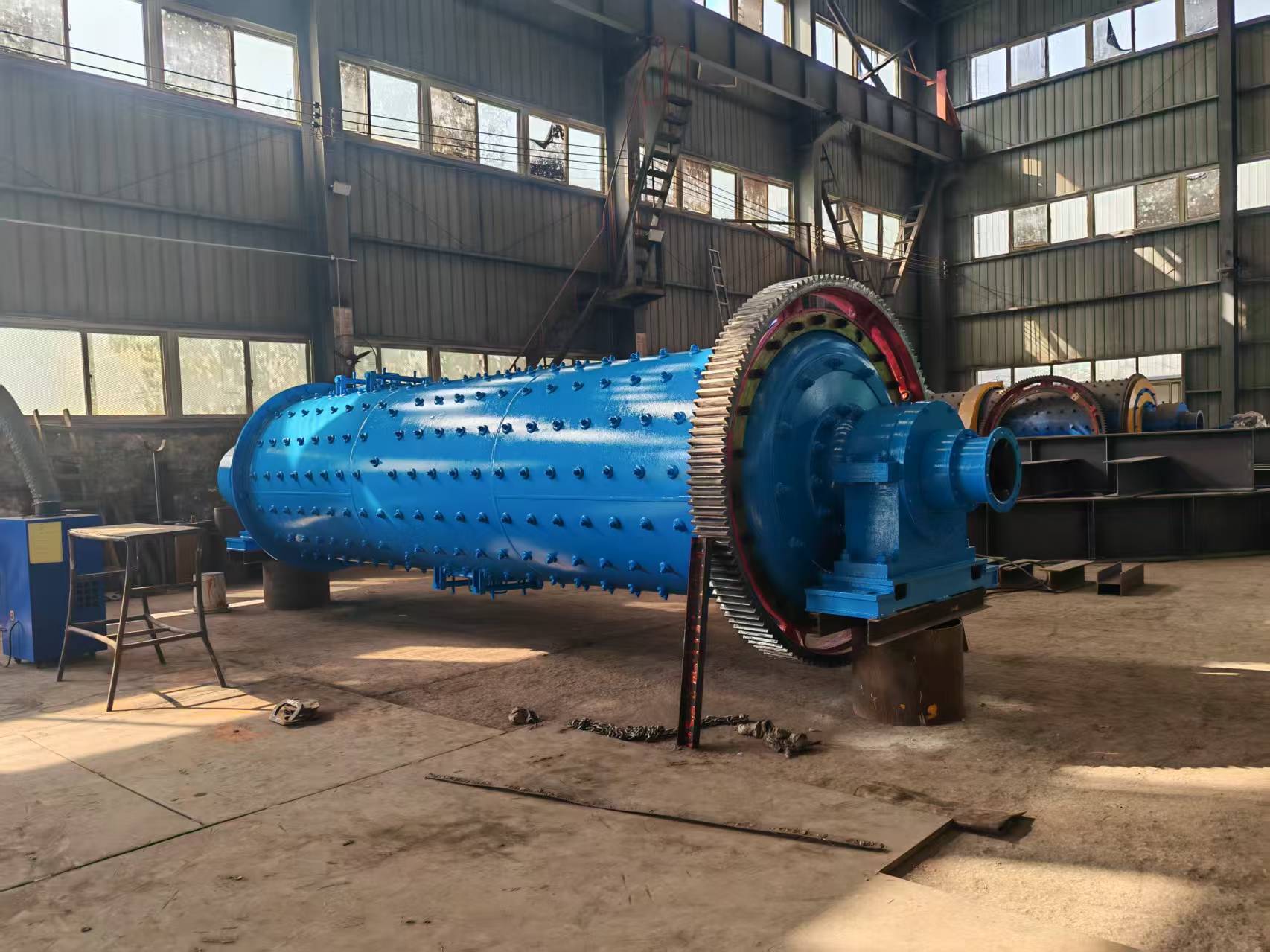

格子型球磨機的結構參數主要包括以下方面：

　　筒體直徑和長度：這是球磨機最主要的規格參數，通常用直徑×長度來表示，如Φ3.2×4.5m。筒體直徑決定了研磨介質的裝載量和物料的處理能力，直徑越大，能裝入的研磨介質越多，物料處理量也越大。筒體長度則影響物料在磨機內的粉磨時間，長度增加，物料粉磨時間延長，產品粒度更細。

　　筒體容積：由筒體的直徑和長度計算得出，它反映了球磨機能夠容納物料和研磨介質的總體積，直接關系到球磨機的生產能力。一般來說，筒體容積越大，球磨機的生產能力越高。

　　端蓋形狀和尺寸：端蓋位于筒體的兩端，其形狀和尺寸影響著球磨機的整體結構和物料的進出方式。端蓋上通常設有中空軸頸，用于安裝軸承和連接給料裝置與排料裝置。端蓋的厚度和強度需要根據球磨機的規格和工作條件進行設計，以承受磨機運行時的各種力。

　　中空軸頸直徑和長度：中空軸頸是球磨機筒體與外部連接的重要部件，其直徑和長度決定了物料的進料和排料速度，以及磨機的支撐穩定性。直徑較大的中空軸頸可以允許更大的物料流量通過，同時也能提供更好的支撐力。軸頸長度則需要根據磨機的整體結構和安裝要求來確定。

　　隔倉板結構參數：隔倉板用于將磨機筒體分隔成不同的倉室，以實現不同的粉磨功能。其結構參數包括隔倉板的厚度、篦孔形狀和尺寸、篦孔排列方式等。隔倉板厚度影響其強度和耐磨性，篦孔形狀和尺寸決定了物料在各倉室之間的流通速度和顆粒大小的篩選效果，篦孔排列方式則關系到物料的均勻分布和磨機的粉磨效率。

　　格子板結構參數：格子型球磨機的排礦端設有格子板，其結構參數對磨機的排礦效率和產品質量有重要影響。格子板的參數包括格子板的厚度、格子孔形狀和尺寸、提升條的高度和角度等。格子孔的大小和形狀決定了排礦的粒度分布，提升條的作用是將研磨后的物料提升到排礦口，其高度和角度會影響物料的排出速度和效果。

　　襯板厚度和材質：襯板安裝在筒體內部，用于保護筒體免受研磨介質和物料的磨損。襯板的厚度根據磨機的工作條件和使用壽命要求來確定，一般來說，磨損較嚴重的部位需要使用較厚的襯板。襯板的材質有多種選擇，如錳鋼、高鉻鑄鐵、橡膠等，不同材質的襯板具有不同的耐磨性、耐腐蝕性和沖擊韌性，應根據物料性質和磨機運行參數進行合理選擇。

　　研磨介質的規格和填充率：研磨介質通常為鋼球或鋼段，其規格（直徑大?。┖吞畛渎适侵匾慕Y構參數。研磨介質的規格需要根據物料的粒度、硬度和粉磨要求來選擇，一般來說，處理粗粒物料或硬度較高的物料時，應選用較大直徑的研磨介質；處理細粒物料或硬度較低的物料時，則可選用較小直徑的研磨介質。研磨介質的填充率是指研磨介質在筒體容積中所占的比例，一般在25%-40%之間，合適的填充率能使研磨介質在磨機內形成良好的運動狀態，提高粉磨效率。
